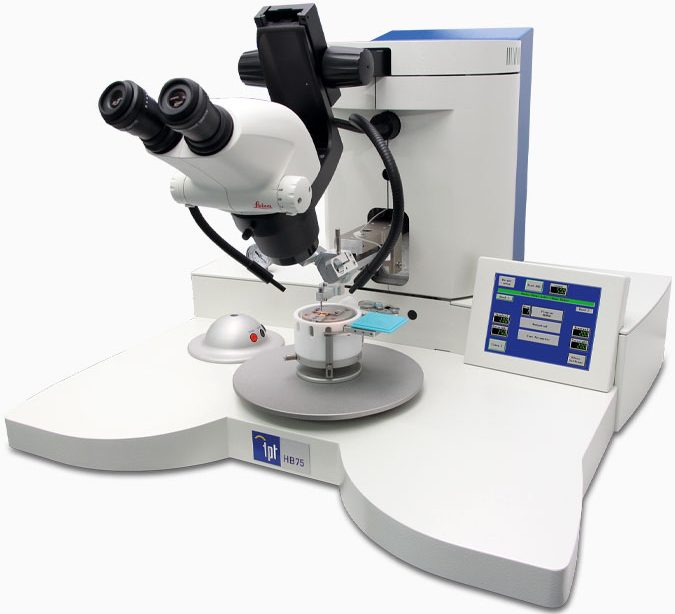

HB75是一臺桌面型貼片機，是實驗室、研發、預生產、以及小規模生產線的理想設備。TFT觸摸屏控制，操作簡便，可以直接進入并簡單調節所有參數。
產品特點
+ 精確的移動來放置芯片

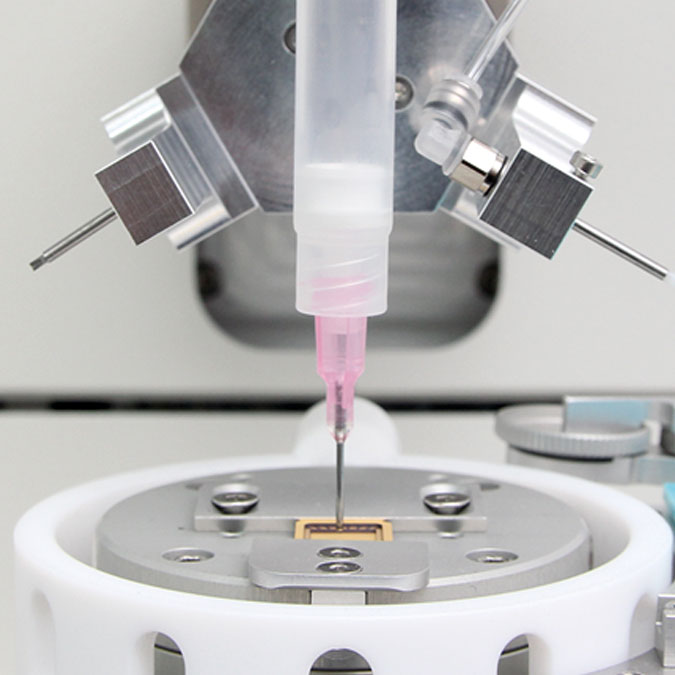

+ 蘸膠功能
+ 可選點膠功能
+ 旋轉頭用于快速更換吸嘴
+ 真正的正交移動
+ 集成真空泵
+ 旋轉平臺
+ 6.5英寸TFT觸摸屏
+ 貼片頭長度165mm
+ 100個程序存儲能力
+ 半自動和手動模式
應用
+貼片
+MEMS/MOEMS組裝
+傳感器組裝
+光學組建組裝
+機械元件的組裝和拾取
+醫療領域的應用
技術規格
方式 蘸膠-芯片放置
芯片尺寸 最小100x100um，最大10x10mm
貼片時間 1-10.000ms（1-20.000sec可選）
貼片力 10-150cNm（350cNm可選）

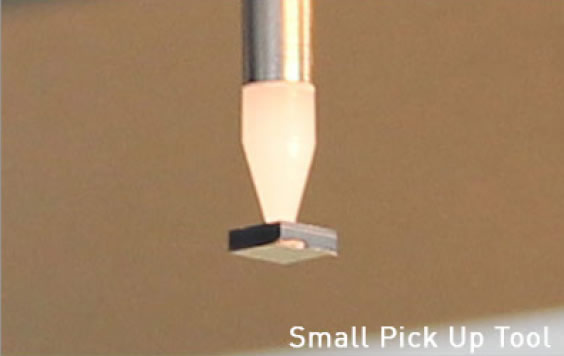

吸嘴 Ф1.58mm，19mm
馬達驅動Z軸行程 17mm（0.67”）
貼片頭臂長 165mm（6.7“）
X-Y操縱器 10mm(0.4”)
操縱比 6:1
溫度控制 最大250℃ +/-1℃
電源 100-240V，+/-10%，50/60Hz，最大10A
外形尺寸 680x640x490mm （寬x深x高）
重量 凈重42kg
